Ortungsgerät Expert – Einbau

Gerät und Antennen können problemlos verdeckt unter dem Armaturenbrett eingebaut werden. Sollte der GSM / GPS Empfang dort nicht ausreichen, sollten Sie die Multiantenne jedoch an die Windschutzscheibe kleben.

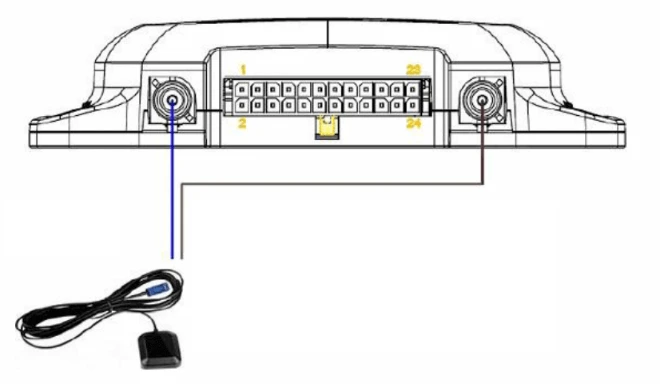

GPS / GSM Multiantenne

GPS Antenne: Der blaue Anschluss ist der Anschluss für die GPS Antenne.

GSM Antenne: Der braune Anschluss ist der Anschluss für die GSM Antenne.

Folgende 3 Kabel sind für einen Betrieb ZWINGEND erforderlich!

PIN 14: (Weißes Kabel) – Digital, Eingang 1 Zündungskabel, Plus (+)
PIN 23: (Schwarzes Kabel) – Masse, Minus (-)
PIN 24: (Rotes Kabel) – Dauerstrom, Plus (+)

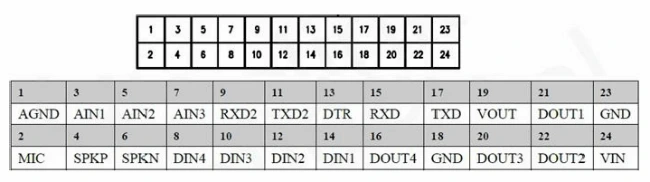

Restliche Pinbelegung (nicht zwingend erforderlich)

foto

PIN 8: (Weißes Kabel) – Digital, Eingang 4 (-)
PIN 10: (Weißes Kabel) – Digital, Eingang 3 (+)
PIN 12: (Weißes Kabel) – Digital, Eingang 2 (-)
PIN 16: (Gelbes Kabel) – Digital, Ausgang 4 (-)
PIN 20: (Gelbes Kabel) – Digital, Ausgang 3 (-)
PIN 21: (Gelbes Kabel) – Digital, Ausgang 1 (-)
PIN 22: (Gelbes Kabel) – Digital, Ausgang 2 (-)
